HIWIN linear axes with toothed belt drive enable high travel speeds and long travel distances. Thanks to a freely selectable stroke in millimetre steps and a wide range of options (such as a steel cover strip, limit switch, distance measuring system and additional slides in various sizes), the axes can be individually adapted to the respective application requirements.

HM-B

A fogaskerék-hajtású lineáris tengely rugalmasan alkalmazható, kompakt pozicionáló modul. Így különösen alkalmas erős dinamikát és nagy sebességeket igénylő felhasználásra. A HM lineáris tengelyek ezenkívül hosszú menetutakat tesznek lehetővé.
HT-B

A fogasszíjhajtású lineáris asztalok rugalmasan használható, beépített kettős vezetéssel ellátott pozicionáló modulok. Így kifejezetten erős dinamikát és nagy sebességeket igénylő alkalmazásokra készültek. Ezenkívül a HT-B lineáris asztalokkal nagy elmozdulási utak valósíthatók meg.

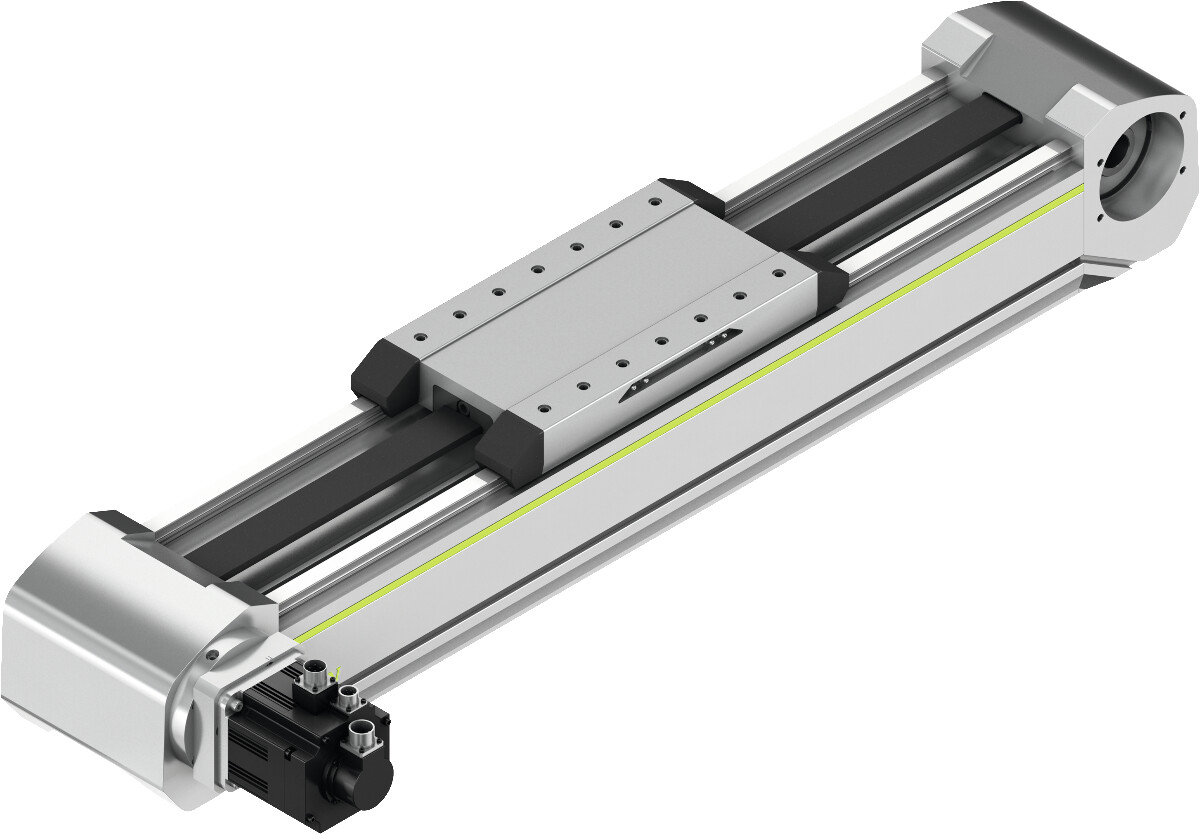

HB-B

A fogazott szíjhajtású hídtengelyek zárt alumíniumprofillal és külső HIWIN kettős vezetéssel vannak felszerelve O elrendezésben. Ezáltal a hídtengelyek különösen torziós merevek és maximális nyomatékterhelésre tervezettek. A fogazott szíjhajtásnak köszönhetően a rugalmas pozicionáló modulok különösen alkalmasak olyan alkalmazásokhoz, ahol nagy előtolási erőkre és nagy sebességre van szükség.
HC-B

A fogasszíjhajtással ellátott konzolos tengelyek rugalmasan használható lineáris egységek, amelyeknél a hajtásblokk helyhez kötött, miközben a könnyű konzol mozog. Így kifejezetten erős dinamikát és nagy sebességeket igénylő függőleges alkalmazásokra készültek.

produktów: 15

Typ	Tengelyprofil	Profilszélesség	Hajtástípus	Max. lökete	v_max	a_max	F_{x_max}	Ismétlési pontosság
HM040B111	Aluminium	40	Toothed belt	3000	5	30	300	± 0,05
HM060B155	Aluminium	60	Toothed belt	5700	5	30	882	± 0,05
HM080B190	Aluminium	80	Toothed belt	5500	5	30	1253	± 0,05
HM120B288	Aluminium	120	Toothed belt	5500	5	30	4000	± 0,05
HT100B105	Aluminium	100	Toothed belt	5600	5	30	813	± 0,05
HT150B155	Aluminium	150	Toothed belt	5550	5	30	1300	± 0,05
HT200B184	Aluminium	200	Toothed belt	5500	5	30	3000	± 0,05
HT250B208	Aluminium	250	Toothed belt	5500	5	30	4500	± 0,05
HB250B392	Aluminium	250	Toothed belt	5280	5	30	5775	± 0,05
HC025B081	Aluminium	25	Toothed belt	300	5	30	240	± 0,05
HC040B123	Aluminium	40	Toothed belt	500	5	30	404	± 0,05
HC060B170	Aluminium	60	Toothed belt	800	5	30	983	± 0,05
HC080B200	Aluminium	80	Toothed belt	1200	5	30	1310	± 0,05
HC100B280	Aluminium	100	Toothed belt	1800	5	30	2667	± 0,05
HC150B288	Aluminium	150	Toothed belt	2000	5	30	4000	± 0,05
