QEH15CAZAH
Type :

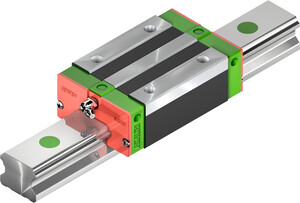

QEH15CAZAH
Numéro de référence :
5-000635

Méretek

Nyomatékok

Dimensions
H Hauteur complète 24 mm
H1 4 mm
N 9,5 mm
W Largeur de chariot 34 mm
B 26 mm
B1 4 mm
C 26 mm
L1 39,8 mm
L Longueur de chariot 56,8 mm
K1 10,15 mm
K2 3,5 mm
G 5,7 mm
M M4
l 6 mm
T 6 mm
H2 5,5 mm
H3 6 mm
Masse 0,15 kg
Capacités de charge et couples
Cdyn Capacité de charge dynamique 12530 N
C0 Capacité de charge statique 15280 N
M0X Moment statique 120 Nm
M0Y Moment statique 90 Nm
M0Z Moment statique 90 Nm
Capacité de charge statique C0
Lorsqu’un guidage sur rail profilé, en mouvement ou à l’arrêt, est soumis à des charges ou des chocs excessifs, une déformation locale durable se crée entre le chemin de roulement et les billes. Dès que cette déformation durable dépasse une certaine taille, elle perturbe le bon fonctionnement du guidage. La capacité de charge statique, selon sa définition fondamentale, est une charge statique provoquant une déformation durable de 0,0001 × diamètre de la bille au point de contact qui est le plus soumis aux charges. Les valeurs sont indiquées dans les tableaux pour chaque guidage sur rail profilé. À l’aide de ces tableaux, le constructeur peut sélectionner le guidage sur rail profilé adapté. La charge statique maximale à laquelle un guidage sur rail profilé est soumis ne doit pas dépasser la capacité de charge statique.

Couple statique autorisé M0
Le couple statique autorisé est le couple qui, dans une direction et des dimensions données, correspond à la plus grande charge statique possible des pièces mobiles. Le couple statique autorisé pour les systèmes de mouvement linéaire est défini dans trois directions : MX, MY et MZ.

Bloc de lubrification à long terme E2
Le bloc de lubrification à long terme prolonge considérablement les intervalles de lubrification. Selon l'application et les conditions ambiantes, il est possible de ne pas devoir effectuer de lubrification durant toute la durée de vie de l’appareil. La consommation de lubrifiant est également considérablement réduite, car seule la quantité de lubrifiant nécessaire est utilisée. Grâce à sa conception spéciale compacte, le chariot peut être monté dans n’importe quelle position souhaitée sans que cela affecte l’efficacité de la lubrification. Le bloc de lubrification à long terme peut être utilisé à une température ambiante comprise entre -10 °C et +60 °C.

Désignation N° de référence Description
QE-15-SS 5-000608
QE-15-DD 5-000604
QE-15-ZZ 5-000609
QE-15-KK 5-000606
Désignation N° de référence Description
EGR15R4000H 5-001510
EGR15R4000C 5-001509
EGR15T4000H 5-001515
EGR15T4000C 5-001981
EGR15U4000H 5-001522
EGR15U4000C 5-001521
Désignation N° de référence Description
HK1501A & PHK15-3 5-003013
MK1501A 5-003010
MKS1501A 5-003024
Désignation Catégorie Produit Taille Langue
Profilsínvezetések Katalógus Profilsínvezetések 7 MB
Profilsínvezetések Konfigurációs lap Profilsínvezetések 2 MB
Profilsínvezetések Szerelési útmutató Profilsínvezetések 5 MB
CG lineáris vezetők Szórólap Profilsínvezetések 301 KB
Accéder au centre de téléchargement
Eltolási ellenállás a kenési állapot függvényében
A golyóskocsi eltolási ellenállása sok tényezotol, pl. a terheléstol, homérséklettol, kenoanyagtól (zsír, folyékony zsír, olaj), a kenoanyag mennyiségétol, az eltolási sebességtol, a gyártási sorozattól, mérettol vagy a tömíto rendszertol függ. Az eltolási ellenállás konkrét megadása ezért csak meghatározott keretfeltételek mellett lehetséges. Jelentos tényezot képvisel itt a kenoanyag és a kenési ellenállás. Frissen kent állapotban az eltolási ellenállás jelentosen megno. Azonban már egy 15 méteres bejáratási szakasz után ismét csökken az eltolási ellenállás kb. 50 %-kal.

Gépi vagy kézi lesarkítás
Az alábbi videóban azt láthatja, hogy géppel és kézzel hogyan lehet lesarkítani a profilsínvezeték éleit.
Takarósapkák fel- és leszerelése
A takarósapkák forgácstól és szennyezodéstol mentesen tartják a profilsínek szerelési furatait. Ebben a videóban bemutatjuk, hogyan kell egyszeruen fel- és leszerelni az acél, sárgaréz vagy muanyag takarósapkákat.
A profilsínvezetés működése
A profilsínvezetés lehetové teszi a hengertestek segítségével történo lineáris mozgatást. A golyók vagy görgok sín és golyóskocsi közötti használatával a profilsínvezetés rendkívül pontos lineáris mozgást tud elérni.
Profilsínvezető – zsírkenés kenőgombbal
Az alábbi videóban azt láthatja, hogy a profilsínvezeték futókocsijára hogyan lehet kenogomb-adaptert felszerelni. Ez a kenési ráfordítást minimális szintre csökkenti. A kenoanyagok alapvetoen csökkentik a kopást, védik az alkatrészt a szennyezettséggel szemben, és ezzel meghosszabbítják a használati idot. A kenoanyag konstrukciós elem éppen ezért a gép tervezésénél figyelembe kell venni. A gördülocsapágyakhoz hasonlóan a HIWIN profilsínvezetések megfelelo kenoanyag-elltáást igényelnek. Ennek során alapvetoen zsír- és olajkenés is alkalmazható.

Egy profilsínvezetés hosszú idejű kenőegysége
A profilsínvezetések hosszú ideju kenoegységével sokszorosára növelhetok a kenési idoközök, ennélfogva jelentosen csökkentheto a karbantartási idoközök száma. Igény esetén golyóskocsinként akár két hosszú ideju kenoegység is felszerelheto.
