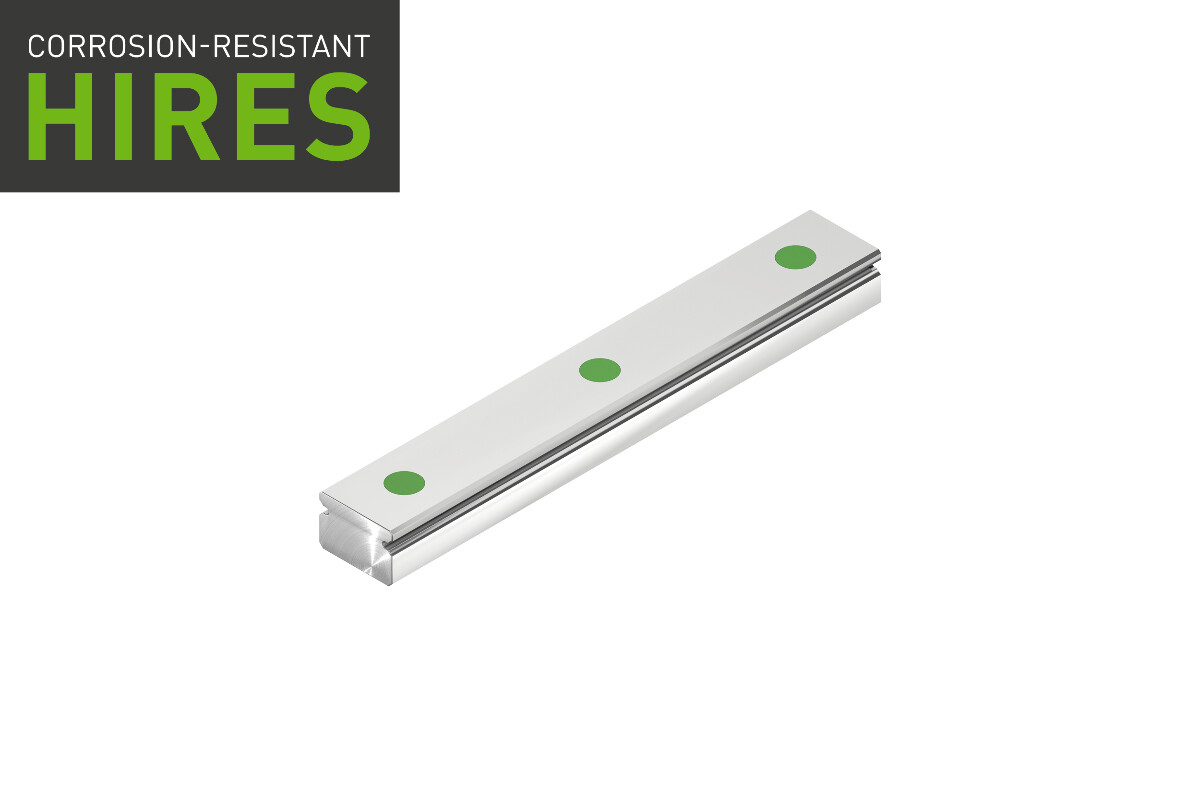

Miniaturowe prowadnice znajdują zastosowanie w technologii medycznej, mikroelektronice, przemyśle optycznym, urządzeniach pomiarowych i druku 3D. Ich kompaktowa i lekka konstrukcja sprawia, że nadają się szczególnie do stosowania w małych urządzeniach. Gotycki profil powierzchni bieżnej zapewnia równomierną absorpcję obciążenia ze wszystkich kierunków. Wszystkie elementy stalowe w naszych seriach miniaturowych są standardowo wykonane ze stali martenzytycznej odpornej na korozję. Wybierz odpowiednią serię dla swoich wymagań tutaj. Alternatywnie, możesz skonfigurować odpowiednią miniaturową prowadnicę z odpowiednimi akcesoriami bezpośrednio w naszym konfiguratorze produktów. Dane CAD i rysunki techniczne są również dostępne do pobrania tutaj.

produktów: 14

Typ	W_R	H_R	P	W_B	D	h	d	S	L_max	L_min	E_1/2 _min	E_1/2 _max	Waga	W_B D h d S L_max L_min E_1/2 _min E_1/2 _max Waga
MGNR02R	2	2	8					M1	240	12	2	6	0,03
MGNR03R	3	2,6	10					M1,6	240	14	2	8	0,05
MGNR05R	5	3,6	15		3,6	0,8	2,4		225	23	4	11	0,15
MGNR07R	7	4,8	15		4,2	2,3	2,4		585	25	5	12	0,22
MGNR09R	9	6,5	20		6	3,5	3,5		1180	30	5	15	0,38
MGNR12R	12	8	25		6	4,5	3,5		1975	35	5	20	0,65
MGNR15R	15	10	40		6	4,5	3,5		1960	50	5	34	1,06
MGWR02R	4	2,6	10		2,8	1	1,8		240	16	3	7	0,07
MGWR03R	6	2,9	15		3,6	1,5	2,4		225	23	4	11	0,13
MGWR05R	10	4	20		5,5	1,6	3		220	30	5	11	0,34
MGWR07R	14	5,2	30		6	3,2	3,5		570	40	5	24	0,51
MGWR09R	18	7	30		6	4,5	3,5		1950	40	5	24	0,91
MGWR12R	24	8,5	40		8	4,5	4,5		1960	52	6	32	1,49
MGWR15R	42	9,5	40	23	8	4,5	4,5		1960	52	6	32	2,86
