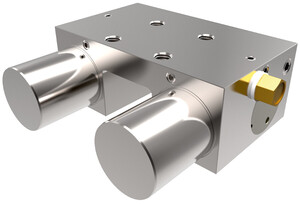

| Dimensions | |||
|---|---|---|---|
| Taille de rail | 20 | ||
| A | 66 | mm | |
| A1 | 20 | mm | |
| A2 | 6 | mm | |
| B | 61 | mm | |
| B1 | 39 | mm | |
| B2 | 20 | mm | |
| B3 | 5 | mm | |
| B4 | 14,4 | mm | |
| G | M5 | ||
| H | 5,5 | mm | |
| E | 25,5 | mm | |
| F | 8 | mm | |
| G1 | M5 | mm | |
| X1 | 34 | mm | |
| X2 | 6 | mm | |
| Y1 | 17,1 | mm | |
| Y2 | 6 | mm | |
| Caractéristiques techniques | |||
|---|---|---|---|
| Sens de montage | Par le haut | ||
| Force de maintien | 600 | N | |
| Pression de service | 6 | bar | |
| Pression de service max. | 6,5 | bar | |
| Pression d’ouverture min. | 5,5 | bar | |
| Force de maintien avec air PLUS | 1300 | N | |
| Désignation | Catégorie | Produit | Taille | Langue |
|---|---|---|---|---|
| Guidages linéaires CG | Prospectus | Guidages sur rail profilé | 300 KB | |
| Élément de serrage MKS | Fiche technique | Guidages sur rail profilé | 1 MB | |
| Élément de serrage MKS | Instructions de montage | Guidages sur rail profilé | 270 KB |
Montage et démontage de bouchons de protection
Les bouchons de protection servent à empêcher les impuretés et les copeaux de s’infiltrer dans les trous de montage des rails profilés. Dans cette vidéo, nous vous montrons comment monter et démonter les bouchons de protection en acier, en laiton ou en plastique.
Bloc de lubrification à long terme d’un guidage sur rail profilé
Le bloc de lubrification à long terme pour les guidages sur rail profilé permet de décupler l’intervalle de lubrification et donc de réduire considérablement le nombre d'intervalles de maintenance. En fonction des nécessités, il est possible de monter jusqu'à deux blocs de lubrification à long terme par chariot.
Fonctionnement d’un guidage sur rail profilé
Un guidage sur rail profilé permet un mouvement linéaire à l’aide d’éléments de roulement. Grâce à l’utilisation de billes ou de rouleaux entre le rail et le chariot, un guidage sur rail profilé est en mesure de réaliser un mouvement linéaire d’une extrême précision.
