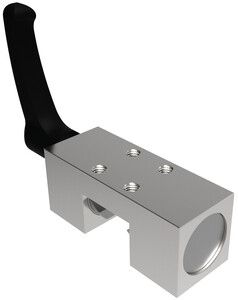

| Afmetingen | |||
|---|---|---|---|
| Railmaat | 25 | ||
| A | 70 | mm | |
| A1 | 20 | mm | |
| A2 | 43,6 | mm | |
| A3 | 40,6 | mm | |
| B | 30 | mm | |
| B1 | 20 | mm | |
| B2 | 5 | mm | |
| G | M6 | ||
| H | 8 | mm | |
| E | 23 | mm | |
| H1 | 16,2 | mm | |
| L | 63 | mm | |
| Technische gegevens | |||
|---|---|---|---|
| Monteerrichting | Van boven | ||
| Houdkracht | 1200 | N | |
