Zintegrowany system pomiaru drogi

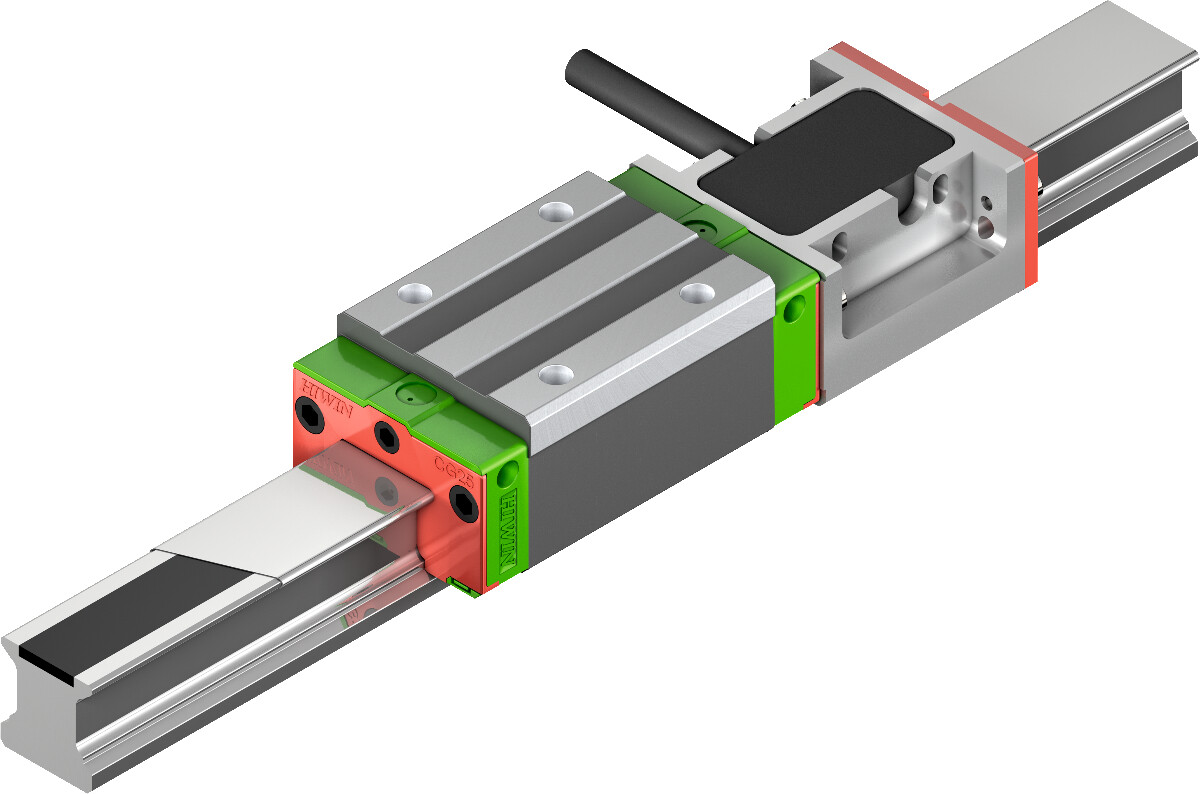

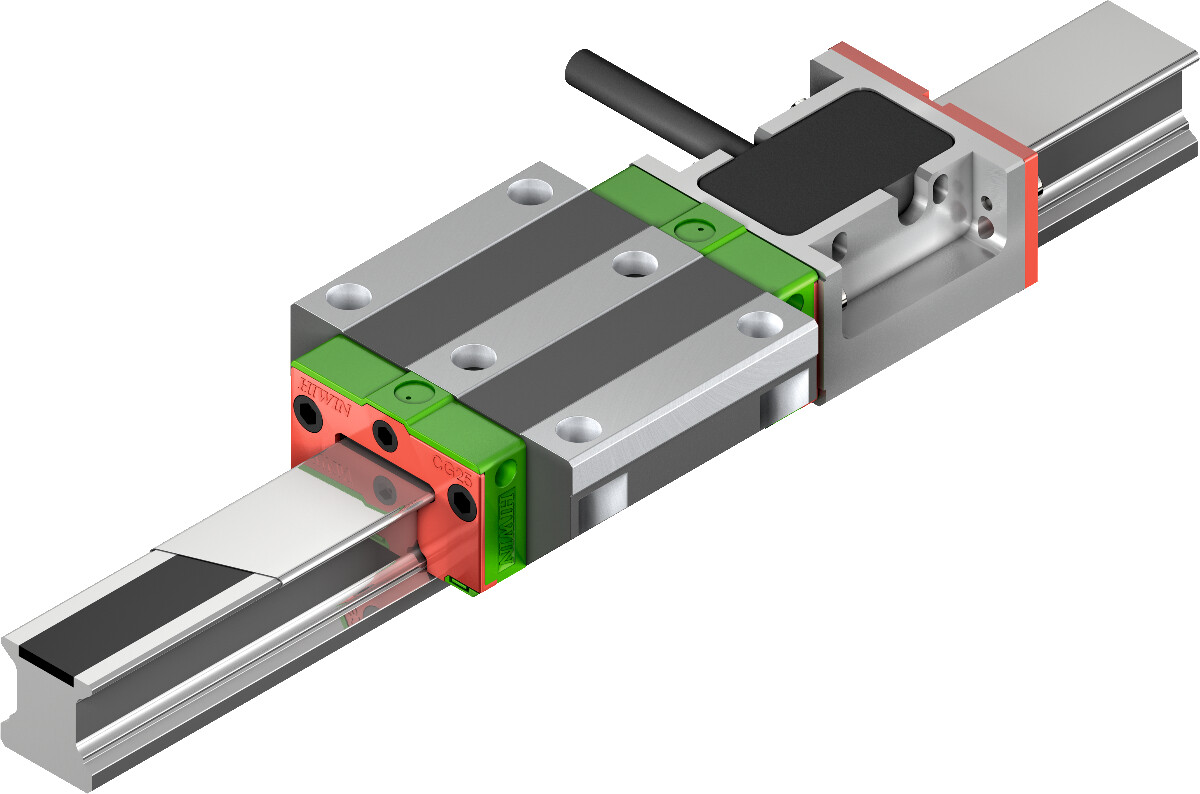

Prowadnice szynowe ze zintegrowanym magnetycznym systemem pomiaru drogi są zoptymalizowane do pomiaru odległości ruchów liniowych. Kompaktowo zintegrowana głowica odczytująca jest przymocowana do wózka, a taśma pomiarowa jest wprowadzana do szyny profilowej chronionej przez taśmę osłonową. Dzięki ekranowaniu elektrycznemu i wyjściu sygnału w czasie rzeczywistym, nasze prowadnice liniowe z systemem pomiaru drogi MAGIC są stosowane w automatyzacji, obsłudze lub w osiach z silnikami liniowymi z bezpośrednim pomiarem odległości. Wybierz odpowiednią serię dla swoich wymagań tutaj lub skonfiguruj prowadnicę liniową ze zintegrowanym systemem pomiaru drogi bezpośrednio w naszym konfiguratorze produktów. Dane CAD i rysunki techniczne są również dostępne do pobrania tutaj.
produktów: 46
  • 1(current)
  • 2
  • 3
Typ
H
W
L
Cdyn
C0
H1

W1

L1

M0X

M0Y

M0Z

PGCH20CA
 30 44 121,4 23700 30510
PGCH20HA
 30 44 137,4 28600 39900
PGCH25CA
 40 48 130,5 34960 43940
PGCH25HA
 40 48 147,9 40500 54080
PGCH30CA
 45 60 144,1 46000 55190
PGCH30HA
 45 60 166,6 58590 78180
PGCH35CA
 55 70 158,1 61170 79300
PGCH35HA
 55 70 182,5 77900 112340
PGCH45CA
 70 86 184,3 98430 112660
PGCH45HA
 70 86 220,7 125580 159600
PGCL25CA
 36 48 130,5 34960 43940
PGCL25HA
 36 48 147,9 40500 54080
PGCL30CA
 42 60 144,1 46000 55190
PGCL30HA
 42 60 166,6 58590 78180
PGCL35CA
 48 70 158,1 61170 79300
PGCL35HA
 48 70 182,5 77900 112340
PGCL45CA
 60 86 184,3 98430 112660
PGCL45HA
 60 86 220,7 125580 159600
PGCW20CC
 30 63 121,4 23700 30510
PGCW20HC
 30 63 137,4 28600 39900
